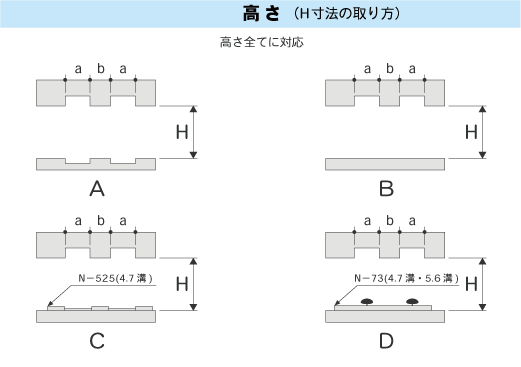

寸法測定（敷居、鴨居の溝の形状）
| 4.7溝 | 5.7溝 | 5.6溝 | 3.7溝 | 4.6溝 | 3.6溝 | 3.5溝 | 溝無し | |
| a | 21 | 21 | 18 | 21 | 18 | 18 | 15 | ─ |
| b | 12 | 15 | 15 | 9 | 12 | 9 | 9 | ─ |
(mm)
アルミ形材レール（敷居、鴨居に溝が無い場合に使用します）
| 記号 | N-73 | N-525 | N-507 |
| 姿図 | レール（4.7 5.6溝） |
レール（4.7溝） |
鴨居（4.7溝） |
| 1900mm | B¥ 1,560 | SU¥ 2,330 | SU¥ 3,830 |
| 3600mm | B¥ 3,120 | SU¥ 4,660 | SU¥ 7,660 |
 |
 |
| ブロンズ | スプルス |
